Teräspiippujen viitteet

Laajennus: Ensimmäisessä projektissa asennettiin jo 10 FSA:ta. No, jonkin aikaa myöhemmin toiset 5 FSA:ta seurasivat melkein identtisellä suunnittelulla.

Molemmat FSA ruostumattomasta teräksestä

FSA-2 yhdistettiin kahteen kaksoisliekkiputkikattilaan (varakattilat). Koska molemmat polttimet toimivat rinnakkain, kummallekin asennettiin pakohormi.

Tulilinja per kattila: 31 120 kW
Pakokaasun lämpötila Economisterin mukaan: 100°C
Tilavuusvirta kuivana: 30 344 Nm³/h

Vaatimus: Säilytä äänenjohtavuustaso 91 dB

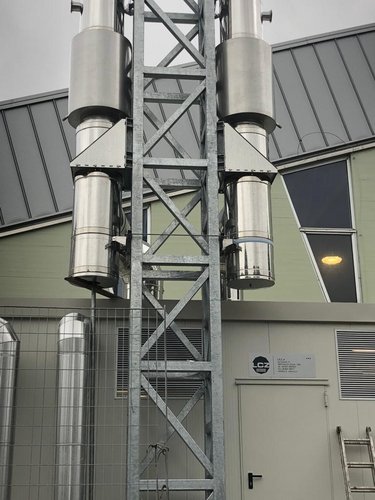

Ratkaisu: Räätälöity: Yksi ensisijainen äänenvaimennin (resonanssivaimennin) kutakin vaakasuuntaista liitäntälinjaa varten ja ylimääräinen toissijainen äänenvaimennin (absorptiotaustasarja, joka koostuu 2 taustasta) kutakin pystysuoraan kulkevaa sisäputkea varten

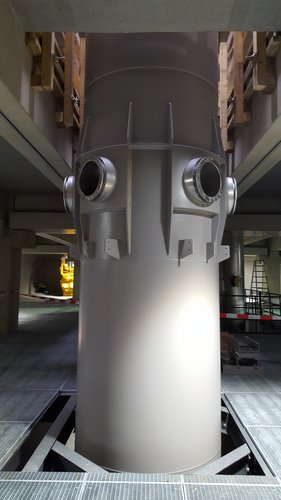

Molemmat sisäputket on varustettu 6 mittausportilla --> erittäin monimutkainen. Pääsy mittaustason kautta, jonka leveys on 1250 mm

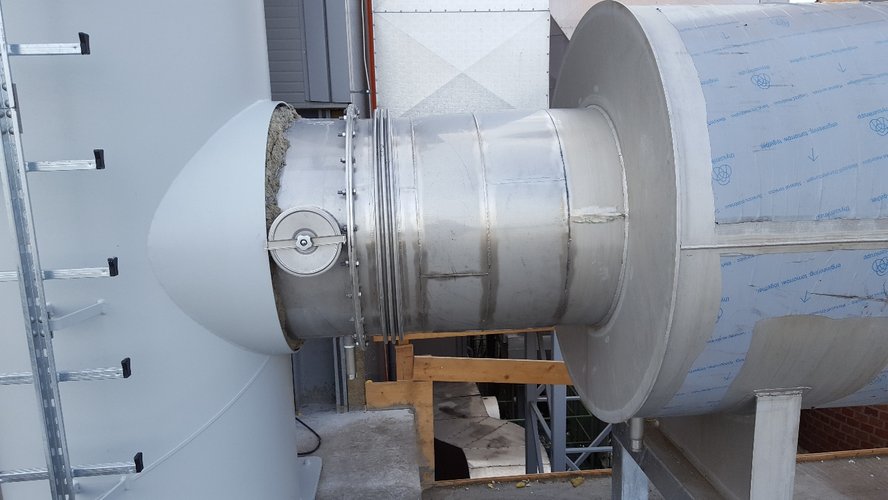

Yhdistetty äänenvaimennin KSD, jonka vaimennusluokka on jopa 35 dB

Erityinen äänenvaimennin AVD biomassalle, jonka vaimennusluokka on jopa 25 dB

Lämpötila jopa 600°C

Max painealue 5000 Pa

Valmistettu amerikkalaisten standardien mukaan

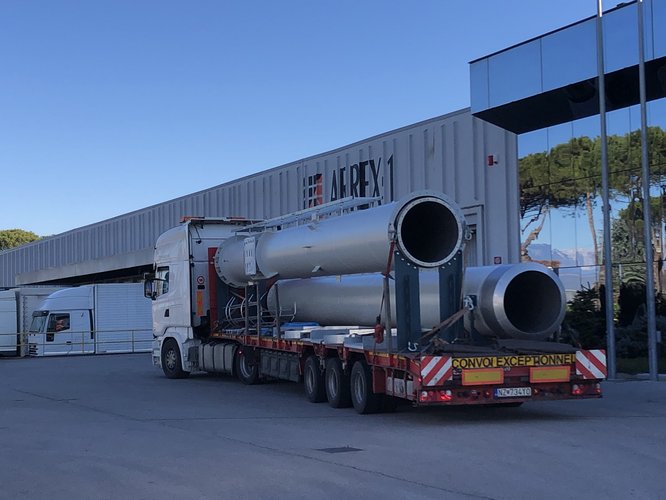

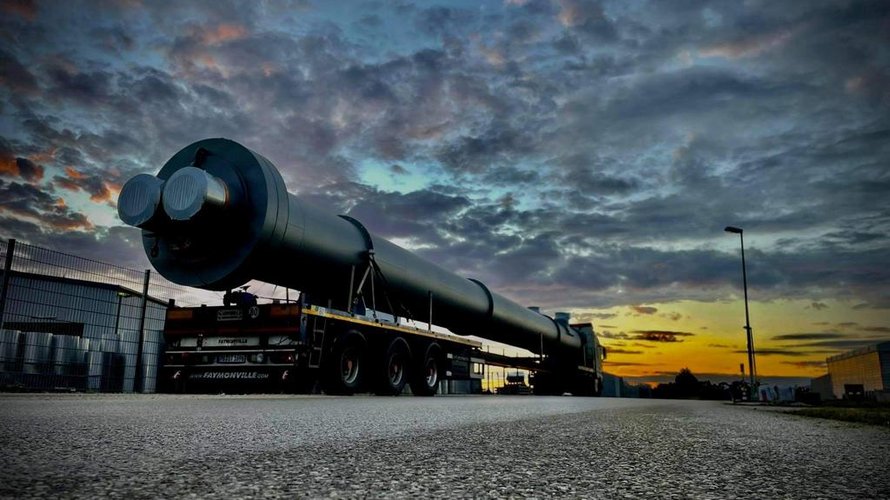

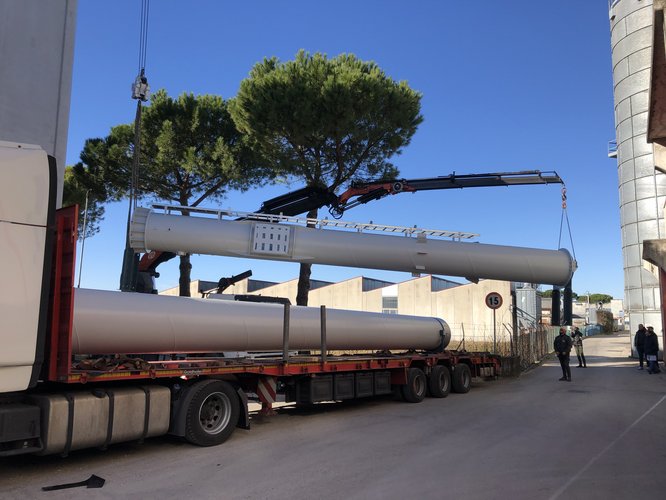

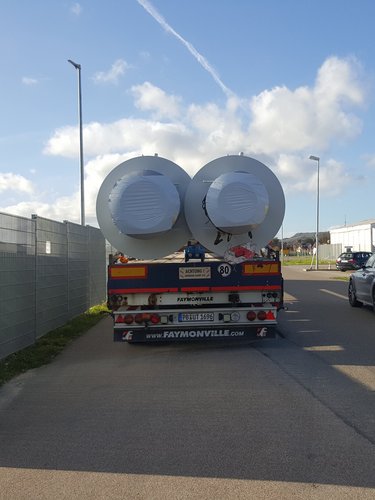

Toimitus mahdollista vain 3 osassa

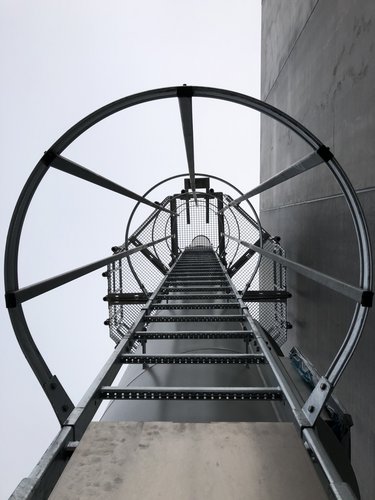

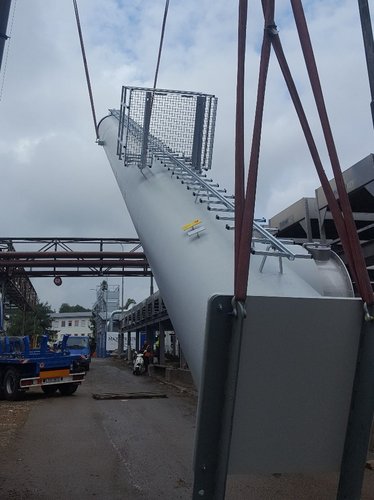

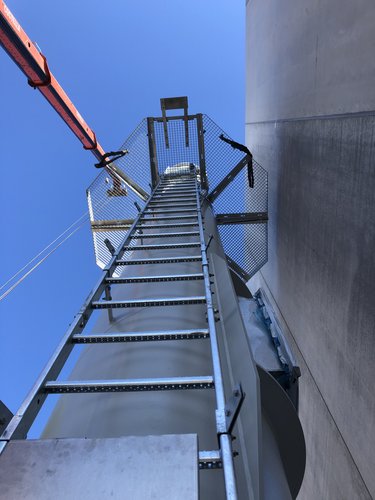

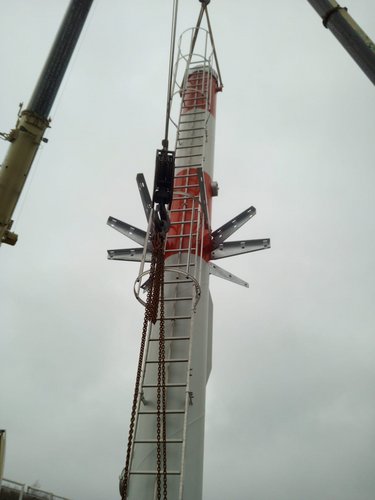

Estevaloilla, tikkailla ja alustalla

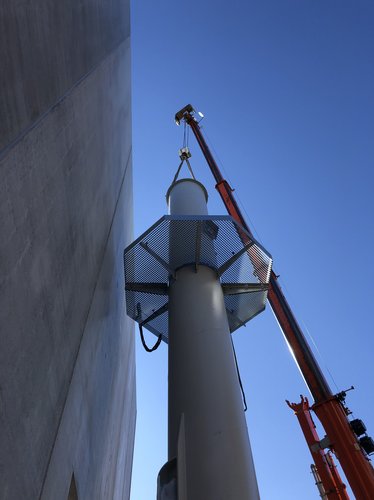

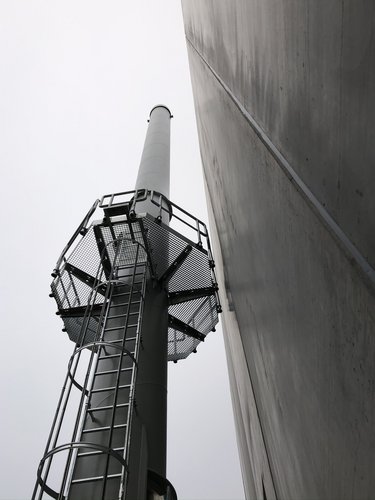

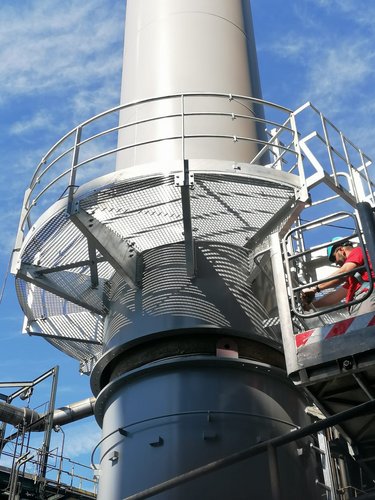

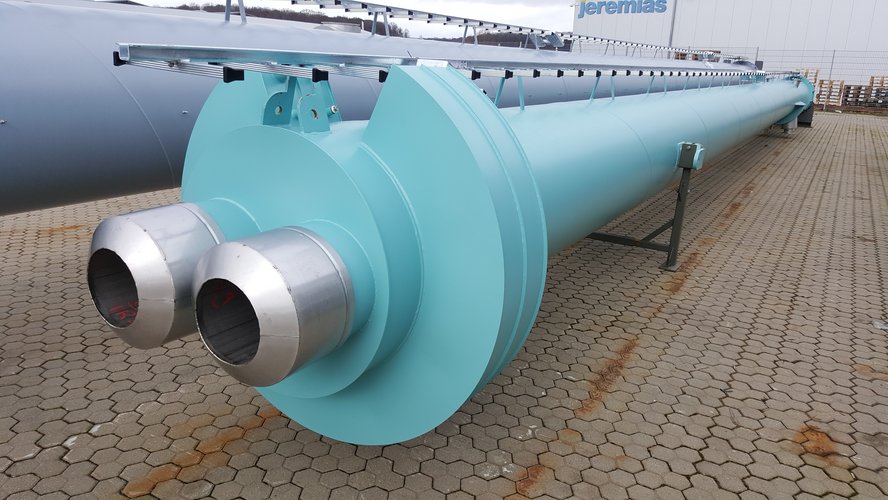

mit 360° Mess- und Mündungsbühne, schwenkbarem Galgen und pastellblau lackiert

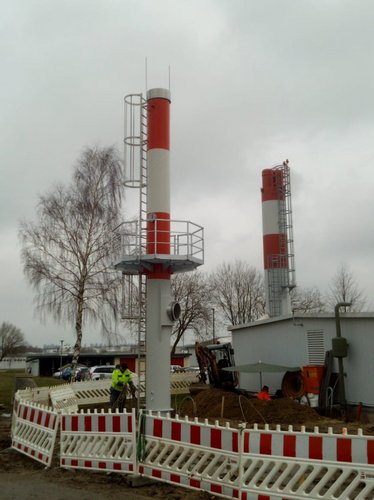

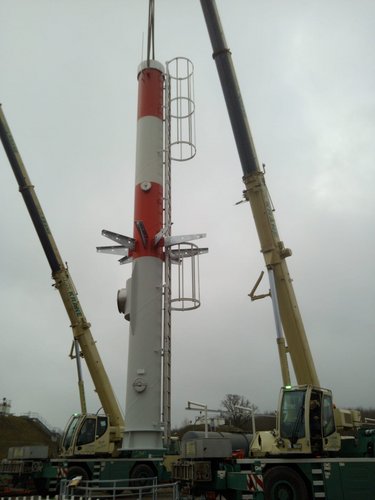

Ensimmäinen rakennusvaihe: 10 ensimmäistä FSA:ta varavoimageneraattoreille asennettiin tänne. Toinen tilaus seurasi jonkin aikaa myöhemmin toisella 5 FSA:lla.

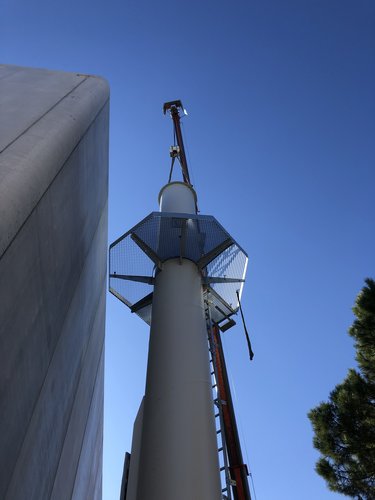

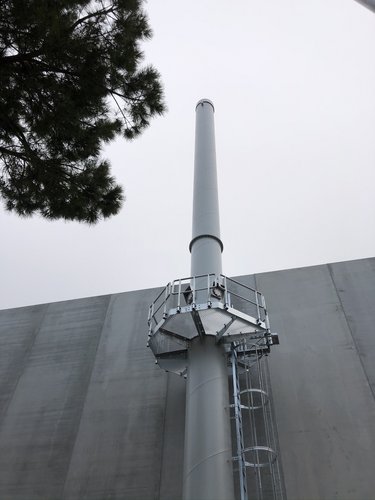

mit 360° Messbühne und schwenkbarem Galgen

3 yhdistelmääänenvaimentinta, 3 savukaasujohtoa ja FSA 5 sisäputkella

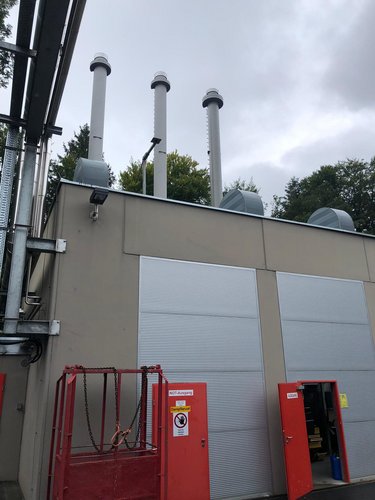

Kolme 1,5 MW CHP-yksikköä toimittavat lämpöä Gemüse Scherzer -yhtiön uusiin kasvihuonehalleihin.

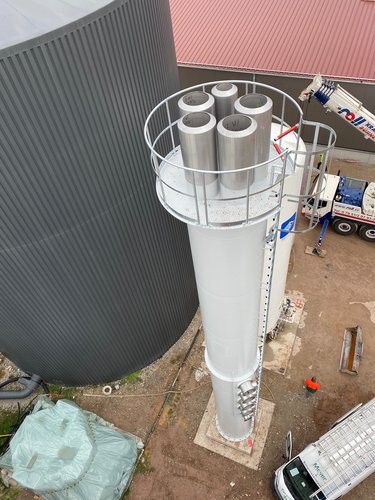

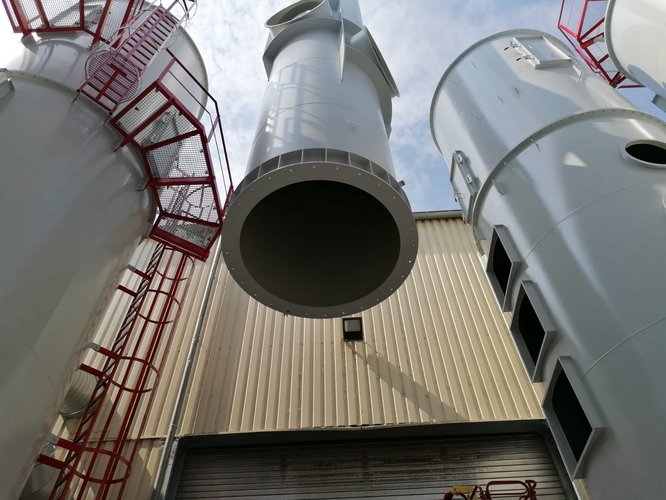

Kahta sisäputkea käytetään pölynpoistoon (lämpötila 50 °C), sisäputkea 3 käytetään poistoilman poistamiseen paahtoprosessista (lämpötila noin 750 °C) ja 4. sisäputkea käytetään poistoilman poistamiseen paahtoprosessista. jäähdytysprosessi

FSA "A" 6 äänieristyslevyllä ja liitäntäkaapelilla
FSA "B" tärinänvaimentimella ja mittausalustalla

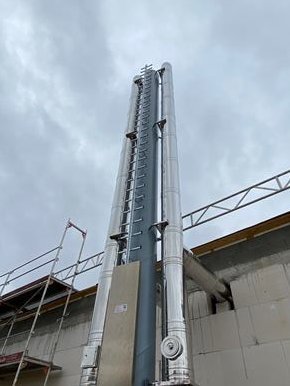

Tässä projektissa kaksi sisäputkea, joiden halkaisija oli 405 mm, liitettiin kumpikin Jenbacher CHP:hen, jonka teho on 999 kW. Kokonaishyötysuhde 92,3 % ja lämpöteho 716 kW puhuvat puolestaan.

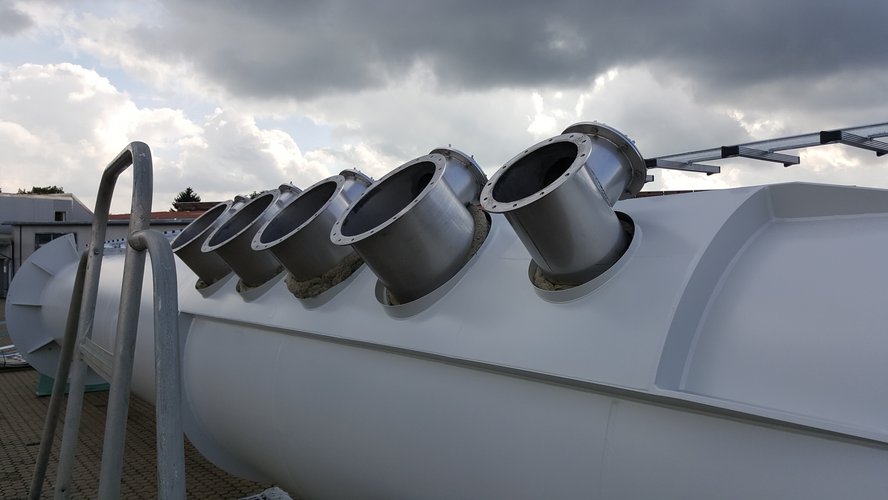

Lisäksi neljä sisäputkea (halkaisija 304 mm) on tarkoitettu neljän höyrykattilan myöhempään liittämiseen, ja ne voidaan kytkeä milloin tahansa.

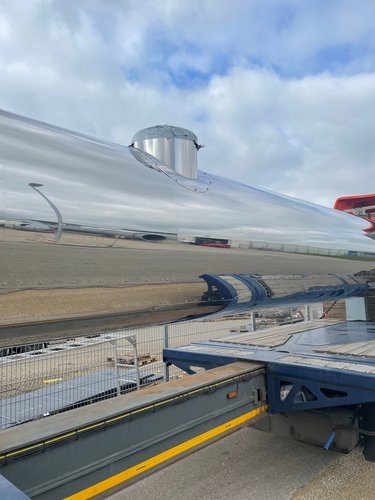

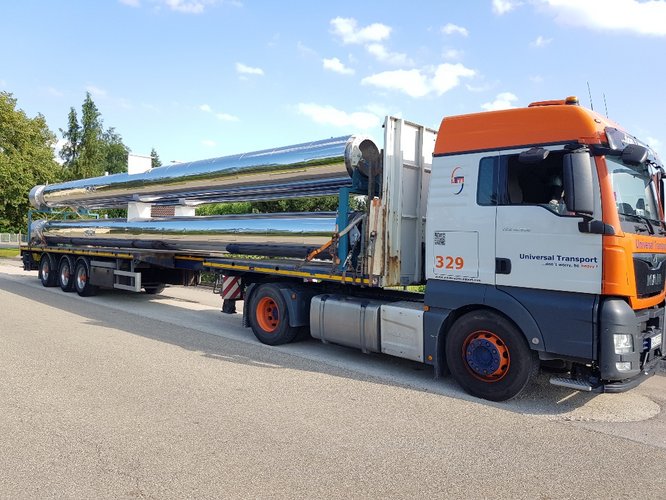

Kaikki 18 FSB:tä varustettiin korkeakiiltoisella ruostumattomalla teräksellä. Lisäksi kaikki savupiiput ovat rakenteeltaan identtisiä ja toimitetaan kahdessa osassa (kumpikin 15 m) ja ne on varustettu suu- ja ohjauskuvulla.
