    Savukaasun äänenvaimennin

    Tehokas melupäästöjen vähentäminen

    Nykyaikaisten sähkön ja lämmön yhteistuotantolaitosten, biomassalaitosten sekä öljy- ja kaasukattiloiden toiminta tuo usein mukanaan ei-toivottua melusaastetta. Kattilahuoneen melun lisäksi savukaasujen mukana kulkeutuvat palamisäänet ovat päästölähde, jota ei pidä aliarvioida.

    Nykyaikaisten lämmitysjärjestelmien keski- ja korkeataajuisemmat äänet, kuten sähkön ja lämmön yhteistuotantolaitosten ensisijaisesti matalataajuinen humina, kulkevat pakoputken ja savupiipun kautta. Korkeammilla äänitasoilla nämä voivat kokea häiritsevinä sekä olohuoneissa että naapurustossa.

    Jeremias on jo vuosia aktiivisesti kehittänyt savukaasujärjestelmien akustisia ratkaisuja, jotka vähentävät tehokkaasti tällaista melusaastetta. Oma äänenvaimentimen testipenkkimme korostaa erinomaisia ​​laatustandardejamme.

    Hyödynnä yli 10 vuoden osaamisemme ja kattavat äänieristyspalvelumme!



    Lämmönkehittäjät ja niiden ominaistaajuudet

    Lämmönkehittimen tyypistä riippuen häiritsevä toimintamelu noudattaa yleensä tyypillisiä taajuuskuvioita. Oikeantyyppisellä, kullekin taajuusalueelle räätälöidyllä äänenvaimentimella häiriötaajuudet voidaan minimoida ja melutaso alentaa halutulle tasolle.

    TaajuusalueÄänenvaimentimen tyyppiÄänenvaimenninsarja
    KattilaCHPBiomassaa
    pääasiassa keski- ja korkeataajuuksillaAbsorptioäänenvaimenninASDAEDAVD
    enimmäkseen matalataajuuksinenHeijastus/resonanssivaimenninRSDRED
    laajakaistan taajuusalueYhdistetty äänenvaimenninKSDKED



    Kattila

    Palamisprosessin aikana syntyvät savukaasut vapautuvat savukaasujärjestelmän kautta ympäristöön. Liekkiäänet kattilahuoneesta sekä lauhdutuskattiloihin asennetun puhaltimen "surina" voivat siirtyä eteenpäin. Yleensä nämä ovat keski- ja korkeataajuisia ääniä, joita voidaan vähentää absorptioäänenvaimentimen avulla. Varsinkin uudemmissa vetopolttimissa saattaa olla tarpeen käyttää yhdistettyä äänenvaimenninta tai puhdasta resonanssivaimenninta laajempaa vaimennusta varten.

    Yhdistetyt lämpö- ja voimalaitokset/generaattorit

    Lohkotyyppisissä lämpövoimalaitoksissa ja generaattoreissa moottori tuottaa ensisijaisesti sähköä, ja lisälämpöä tuotetaan lohkotyyppisessä lämpövoimalaitoksessa. Moottorin melu on usein havaittavissa matalataajuisen huminan kautta, yksilöllinen taajuusspektri ja siten sopivan äänenvaimentimen valinta riippuvat suurelta osin sylinterien lukumäärästä ja moottorin nopeudesta.

    Biomassakattila

    Biomassan, kuten puun, pellettien tai hakkeen poltto on lähes äänetöntä. Tässä tapauksessa vain integroidut tuulettimet ovat vastuussa ärsyttävistä, enimmäkseen keski- tai korkeataajuisista äänistä. Savukaasujen aggressiivisemman koostumuksen vuoksi suositellaan biomassakattiloissa tähän sovitetun absorptioäänenvaimentimen käyttöä kestävän lasikuitukankaan kanssa.

    Äänenvaimennintyypit

    Absorptiovaimennin

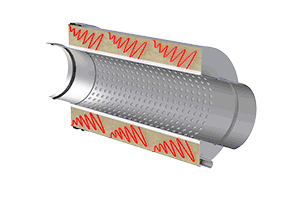

    Querschnitt eines Absorptionsschalldämpfers

    Laaja taajuusvaimennus

    Tehokas korkealla ja keskitaajuusalueella

    Heijastusvaimennin

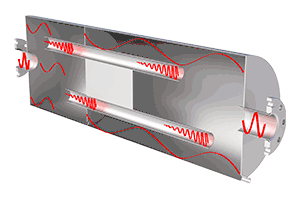

    Querschnitt eines Reflexionsschalldämpfers

    Korkea vaimennus matalalla taajuudella
    Ihanteellinen korkeaan vastapaineeseen

    Resonanssivaimennin

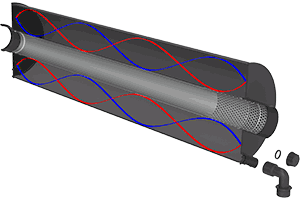

    Querschnitt eines Resonanzschalldämpfers

    Viritetty vaimennus matalilla taajuuksilla
    Ihanteellinen matalalle vastapaineelle

    Yhdistetyt vaimentimet

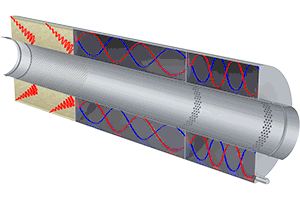

    Querschnitt eines kombinierten Abgasschalldämpfers

    Laaja viritetty taajuusalue

    Riippuen vaatimuksista

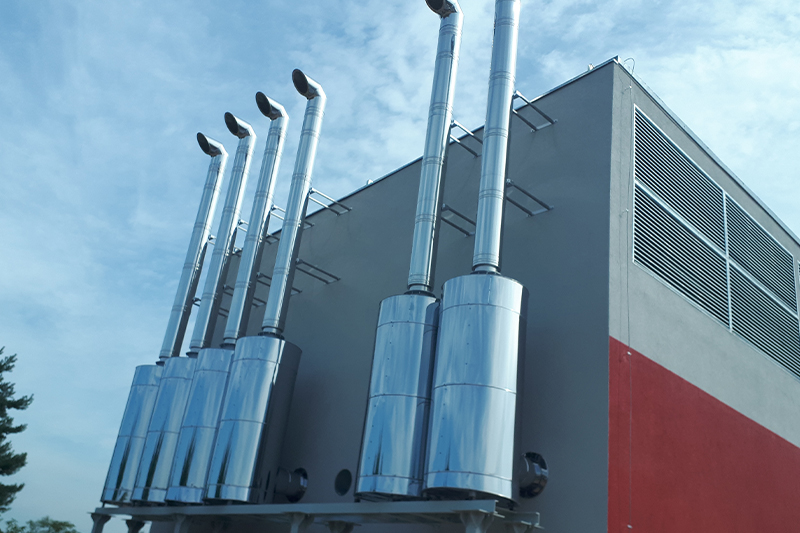

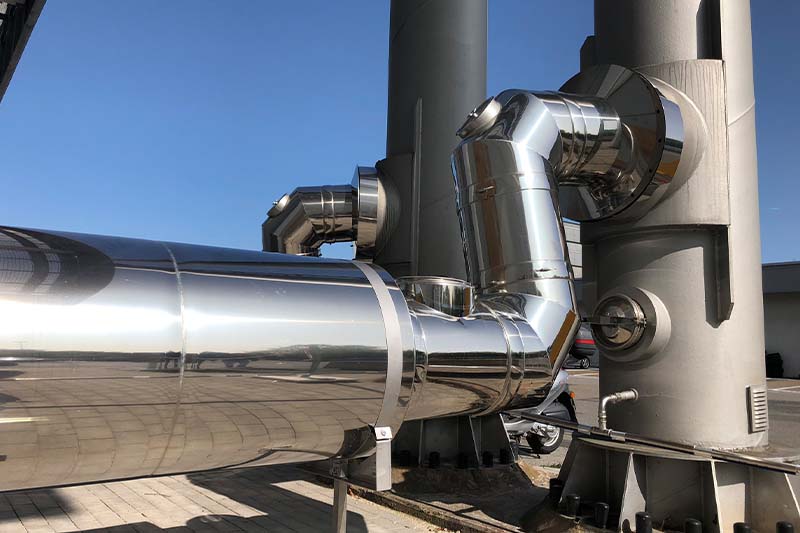

    Teollisuuden yksilölliset vaimentimet

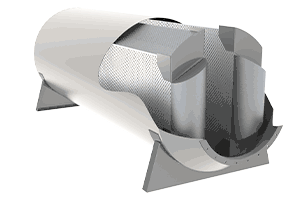

    Kachelbild Jeremias Industrieschalldämpfer

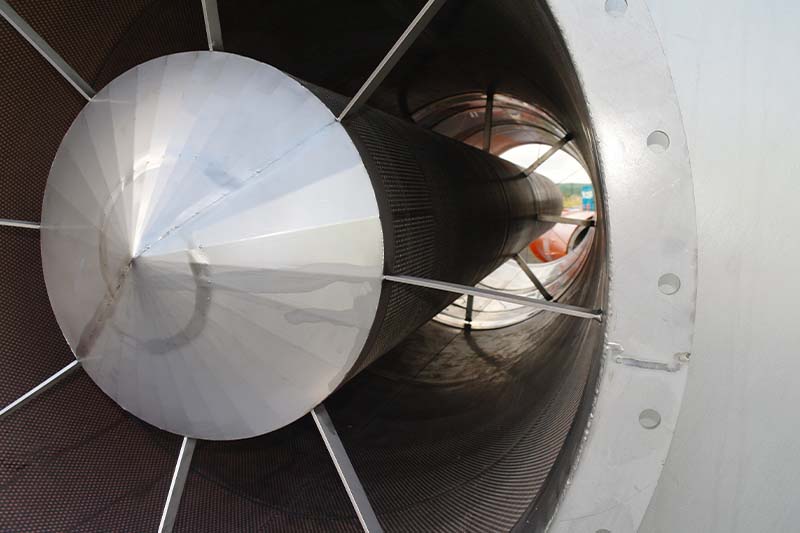

    Suurikokoinen äänenvaimennin

    Yksilöllisesti suunniteltu ja valmistettu kunkin projektin vaatimusten mukaisesti

    Äänenvaimentimen vertailu

    Äänenvaimentimemme on suunniteltu erilaisille melulähteille, ja niitä on saatavana useita eri malleja ja vaihtoehtoja. Tässä on vertailu äänenvaimentimistamme:

    Kattiloihin

    JärjestelmäÖljyKaasuKiinteä PolttoaineYhteys-
    järjestelmä    		MateriaaliTIGVaimennusTaajuusalueAsennusLuokittelu
    ASD-B-ECO EW-AL-BI1.4404 15 dB, 20 dB> 250 HzH, V silikonitiivisteellä:
    T200 - P1 - D
    T200- P1 - W
    ASE-ECO EW-AL-BI1.4404 15 dB, 20 dB> 250 HzH, V silikonitiivisteellä:
    T200 - P1 - D
    T200- P1 - W
    ASD-EWEW-FU1.4404  / 1.457115 dB, 25 dB> 250 HzH, Vilman tiivistettä:
    T400 - N1 - D
    T400 - N1 - W
    ASD-ALBIEW-AL-BI1.4404 / 1.457115 dB, 25 dB> 250 HzH, VEPDM-tiivisteellä:
    T120 - P1 - D
    T120 - P1 - W
    silikonitiivisteellä:
    T200 - P1 - D
    T200 - P1 - W
    ASD-DWECODW-ECO 2.01.440415 dB, 25 dB> 250 HzH, Vilman tiivistettä:
    T400 - Na - W
    ASD-DWECO-ALDW-ECO 2.0 AL1.440415 dB, 25 dB> 250 HzH, VEPDM-tiivisteellä:
    T120 - P1 - D
    T120 - P1 - W
    silikonitiivisteellä:
    T200 - P1 - D
    T200 - P1 - W
    ASD-DWDW-FU


    Äänenvaimennin: 1.4404 / 1.4571

    Ulkokuori: 1.4301

    		15 dB, 25 dB> 250 HzH, Vilman tiivistettä:
    T400 - N1 - D
    T400 - N1 - W
    ASD-DWALDW-AL


    Äänenvaimennin: 1.4404 / 1.4571

    Ulkokuori: 1.4301

    		15 dB, 20 dB> 250 HzH, VEPDM-tiivisteellä:
    T120 - P1 - D
    T120 - P1 - W
    silikonitiivisteellä:
    T200 - P1 - D
    T200 - P1 - W
    ASD-SDK-EWEW-FU1.440415 dB, 25 dB> 250 HzH, Vilman tiivistettä:
    T400 - N1 - D
    T400 - N1 - W
    ASD-SDK-ALBIEW-AL-BI1.440415 dB, 25 dB> 250 HzH, VEPDM-tiivisteellä:
    T120 - P1 - D
    T120 - P1 - W
    silikonitiivisteellä:
    T200 - P1 - D
    T200 - P1 - W
    ASD-WEW-FU
    EW-AL-BI    		1.440425 dB> 250 HzHilman tiivistettä:
    T400 - N1 - D
    T400 - N1 - W
    EPDM-tiivisteellä:
    T120 - P1 - D
    T120 - P1 -W
    silikonitiivisteellä:
    T200 - P1 - D
    T200 - P1 - W
    ASD-TEW-FU1.440410 dB> 250 HzHilman tiivistettä:
    T400 - N1 - D
    ASM-EWEW-FU1.440415 dB, 25 dB> 250 HzVilman tiivistettä:
    T400 - N1 - D
    T400 - N1 - W
    ASM-BEW-AL-BI1.440415 dB, 25 dB> 250 HzVsilikonitiivisteellä:
    T200 - P1 - D
    T200 - P1 - W
    ASSDW-FU1.440410 dB, 20 dB> 250 HzVilman tiivistettä:
    T400 - N1 - D
    SDK 1.44045 dB - 15 dB> 500 HzVilman
    KSD-EWEW-FU1.4404 / 1.475125 dB> 100 HzH, Vilman tiivistettä:
    T400 - N1 - D
    T400 - N1 - W
    KSD-ALBIEW-AL-BI1.4404 / 1.475125 dB> 100 HzH, VEPDM-tiivisteellä:
    T120 - P1 - D
    T120 - P1 - W
    silikonitiivisteellä:
    T200 - P1 - D
    T200 - P1 - W

    Vaimennus:
    Nämä ovat vaimennusluokat. Tarkempi vaimennusspektri teknisessä tiedotteessa.

    Asennus:
    H = vaaka, V = pystysuora, noudata piippujärjestelmän asennusohjeita

    Luokittelu:

    Vastaa valitun piippujärjestelmän luokitusta

     = Mahdolliset käyttötilanteet on selvitettävä tapauskohtaisesti.

    Kattiloihin ja CHP:hen

    JärjestelmäÖljyKaasuaKiinteä PolttoaineYhteys-
    järjestelmä    		MateriaaliTIGVaimennusTaajuusalueAsennusLuokittelu
    ASD-PP  EW-PPSPP 20 dB, 30 dB> 250 HzH, V EPDM-tiivisteellä:
    T120 - H1 - D
    T120- H1 - W
    ASD-H EW-KL1.440420 dB, 25 dB, 30 dB> 500 HzH, V kartiomainen tiiviste:
    T400 - H1 - D
    T400 - H1 -W
    ASD-TWPL  TWIN-PLPP / 1.4301 ab 20 dB> 250 HzH, VEPDM-tiivisteellä:
    T120 - H1 - D
    T120 - H1 - W
    RSD-PP EW-PPSPP 20 dB, 25 dB> 40 HzH, VT120 - H1 - W

    ​​​​​​CHP:lle

    JärjestelmäDieselKaasuaKiinteä PolttoaineYhteys-
    järjestelmä    		MateriaaliTIGVaimennusTaajuusalueAsennusLuokittelu
    AED-KL EW-KL1.440415 dB, 25 dB> 250 HzH, V kartiomainen tiiviste:
    T400 - H1 - D
    T400- H1 - W
    AED-FL Alu-Flansch1.440415 dB, 25 dB> 250 HzH, V T200 - H1 - D
    T200- H1 - W
    AEL-KL EW-KL1.440415 dB, 25 dB> 250 HzVilman tiivistettä:
    T400 - N1 - D
    T400 - N1 - W
    AEL-FL Alu-Flansch1.440415 bD, 25 dB> 250 HzVT200 - H1 - D
    T200 - H1 - W
    KED-KL EW-KL1.440435 dB, 45 dB> 100 HzH, Vkartiomainen tiiviste:
    T400 - H1  -D
    T400 - H1 - W
    KED-FL Alu-Flansch1.440435 dB, 45 dB> 100 HzH, VT200 - H1 - D
    T200 - H1 - W
    KEL-KL EW-KL1.440435 dB> 100 HzVkartiomainen tiiviste:
    T400 - H1 - D
    T400 - H1 - W
    KEL-FL Alu-Flansch1.440435 dB> 100 HzVT200 - H1 - D
    T200 - H1 - W
    RED-FL Alu-Flansch1.440435 dB75 - 160 HzH, VT200 - H1 - D
    T200 - H1 - W
    MSD-PP05 EW-PPSPP5 dB V

    Biomassalle

    JärjestelmäBiomassaaFanejaYhteys-
    järjestelmä    		MateriaaliTIGVaimennusTaajuusalueAsennusLuokittelu
    AVD-FTehtaan vakiolaippa1.440415 dB> 250 HzH, V T200 - H1 - D
    T200- H1 - W

    Tässä on selkeä vertailu äänenvaimentimistamme ladattavaksi:

    Kattiloihin

    CHP:lle

    Kattiloihin ja CHP:hen

    Biomassalle

    Jeremiaksen edut

    Jeremias äänenvaimentimille on ominaista:

    • Laaja valikoima vakioäänenvaimentimia moniin käyttökohteisiin
    • Äänenvaimentimen valmistus asiakkaan tarpeiden mukaan
    • Projektisuunnittelu ja erikoisratkaisujen toteutus
    • Suuri valikoima tyyppejä ja malleja
    • Materiaaleina ruostumattomat teräkset esimerkiksi 1.4301, 1.4571 ja normaali teräs S235JR
    • Tehdashyväksytty äänenvaimentimet sisäisessä akustisessa testipenkissä
    • Täydelliset järjestelmät yhdestä lähteestä
    • Henkilökohtaista neuvontaa projekteissa
    • Parhaat neuvot koulutuksen/webinaarien kautta

    Äänenvaimentimen valinta

    Huolimatta erilaisista äänenvaimennintyypeistä ja -sarjoista, oikean äänenvaimentimen valinta kulloiseenkin käyttötarkoitukseen ei ole rakettitiedettä. Oikea äänenvaimennin löytyy viidessä yksinkertaisessa vaiheessa.

    Noudata annettua järjestystä oikean äänenvaimentimen tunnistamiseksi.

    5 askelta kohti tavoitettaEsimerkki
    1. Määritä äänilähde

    Kondenssikattila

    Kostea toimintatapa

    Max paine 70 Pa

    Noin 75 °C savukaasun lämpötila

    2. Määritä liitäntäjärjestelmä

    Piippujärjestelmä EW-AL-BI

    Soveltuu kondensaatiokäyttöön

    Ylipainetiivis 200 Pa asti

    Kestää lämpötilaa 200 °C asti

    3. Laske poikkileikkausØ 130 mm
    4. Määritä äänenvaimentimen vaatimukset

    Äänieristys korkealla ja keskitaajuusalueella

    Tavoitetaso: 12 dB:n alennus

    Läpivirtauselementti, vaakasuora asennus

    5. Valitse äänenvaimentimen tyyppiAbsorptioäänenvaimennin



    Tulos



    ASD-B-ECO 15 130 oder

    ASD-ALBI...15 130

    Löydät ajantasaisen yleiskatsauksen Jeremias-vakioäänenvaimentimista hinnastostamme tai tuotekatsauksesta kohdasta

    Lataukset



    Jos sinulla on kysyttävää oikean äänenvaimentimen valinnassa tai tarvitset erikoissuunnittelua, asiantuntijatiimimme auttaa ja neuvoo sinua mielellään milloin tahansa.

    Jeremias äänenvaimentimen informaatiopuhelin: puh. +49 9832 68 68 8001 (saksaksi ja englanniksi)

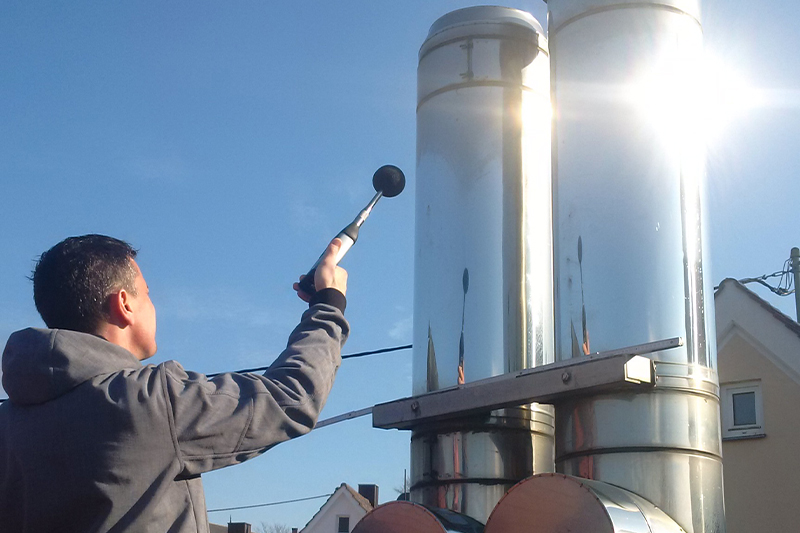

    Äänen mittaus

    Päästöarvojen mittaus

    Ruostumattomasta teräksestä valmistetut pakoputket ovat materiaalinsa ansiosta erittäin hyviä äänenjohtajia. Lämmitysjärjestelmän tuottama ääni välittyy savukaasuputken ja savupiipun kautta suuhun ja säteilee sieltä ympäristöön. Savupiipun suuaukon melutason tulee olla asiantuntijalausunnossa määriteltyjen päästöraja-arvojen mukainen. Erikoiskoulutettu henkilökuntamme tekee mielellään melumittauksia savupiipun aukosta DIN EN 45 635 osan 47 mukaisesti.

    Suorituskykyäänen mittauksen laajuus

    • Järjestelmän arviointi paikan päällä
    • Emissioäänen tason mittaus savupiipun suussa
    • Korkeimman tarkkuusluokan 1 äänitasomittarin käyttö
    • Hiljaisuuden/taustamelutason mittaus
    • Tarkista matalat taajuusalueet
    • Mittausraportti kokonaistasolla ja äänispektrillä

    Saatuja tietoja voidaan käyttää optimaaliseen äänenvaimentimen suunnitteluun.

    ÄÄNEN MITTAUS KÄYTÄNNÖSSÄ

    Yleensä melua mitataan äänianalysaattorilla mitaten järjestelmän äänipäästöt 1 metrin etäisyydeltä savupiipun suusta.
    Tämän päästömittauksen tuloksista arvioijat tai insinööritoimistot voivat laskea saavutetut ympäristövaikutukset esimerkiksi viereisillä asuinalueilla.

    Melusäännökset

    Lämmitys- ja energiajärjestelmien aiheuttama melu voi muodostua meluhaitaksi omassa kodissasi, lähinaapurissasi tai kauempana. Päästöarvoista muodostettu arviointitaso ei saa ylittää seuraavia maiden immissioohje-/raja-arvoja:

    SaksaImmission ohjearvo dB (A)
    TA noise (elokuu 1998)päiväsaikaanyöllä
    teollisuusalueet7070
    kaupalliset alueet6550
    Ydinalueet / kylä ja sekaalueet6045
    Yleiset asuinalueet ja pienet taajamat5540
    Puhtaita asuinalueita5035
    spa-alueet4535

    DIN 45680

    Saksalaisen TA-Lärmin lisäyksenä DIN 45680 arvioi matalataajuista kohinaa kolmannen oktaavin alueella nimelliskeskitaajuuksilla 8 - 100 Hz (HZ). Jos tämän alueen taajuuden havaintokynnys ylittyy rakennuksen suojausta vaativissa tiloissa, on äänilähteellä ryhdyttävä melunvaimennustoimenpiteisiin, vaikka TA-Lärmin vaatimukset täyttyisivätkin.

    ItävaltaImmission raja db (A)
    ÖNORM S 5021 (huhtikuu 2010)päiväsaikaanillallayöllä
    Alue, jolla on erityisen korkea melupäästö (esim. teollisuusalueet)---
    Alue yrityksille, joilla on kaupallisia ja teollisuustuotteita tuotanto- ja palvelutiloja656055
    Ydinalue (toimistot, kaupat, vähittäiskauppa, hallinto, asunnot), toiminta ilman melupäästöjä605550
    Kaupunkilainen asuinalue, maa- ja metsätaloustilojen rakennusalue, jossa on asuntoja555045
    Esikaupunkialue, viikonloppukotialue, maaseudun asuinalue504535
    Rauhallinen alue, kylpylä454035
