Pakoputkistot

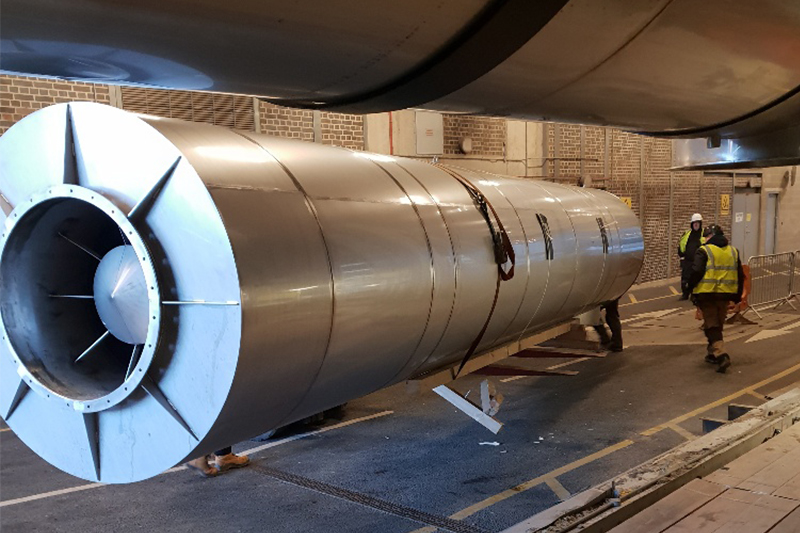

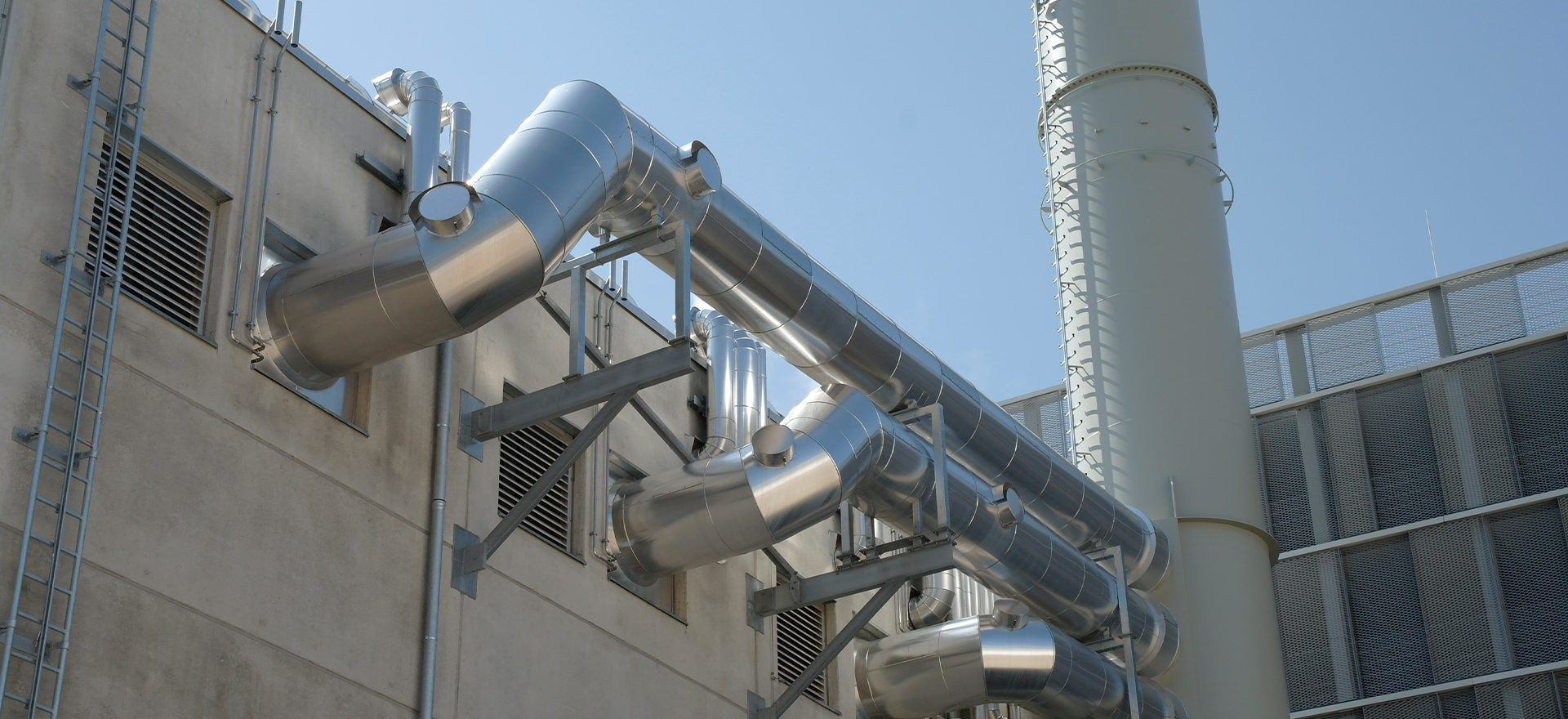

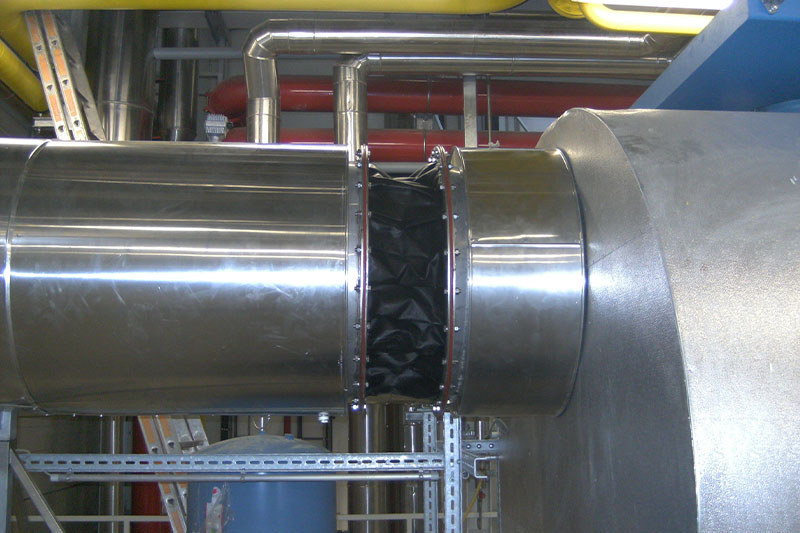

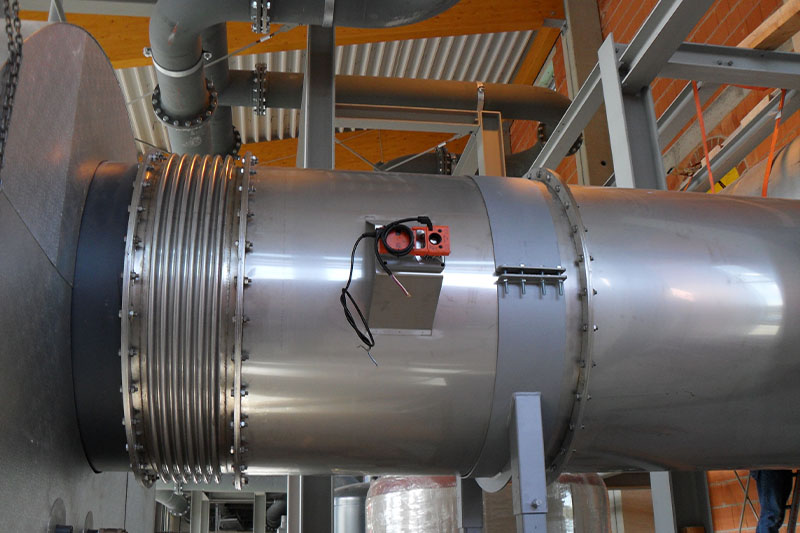

Kompensaattorit ovat savukaasulinjojen välttämätön elementti erityisesti korkeissa lämpötiloissa. Niitä käytetään kompensoimaan lämpötilan vaihteluiden aiheuttamia pituuden muutoksia. Ne pystyvät myös vaimentamaan tärinää kattiloista, moottoreista jne.

Tärinät vaimentuvat sekä aksiaalisesti että sivusuunnassa riippuen asennustilanteesta ja putkilinjan kulmasta. Tarkka tallennus syntyy putkilinjan suunnittelun aikana, ja se määräytyy useiden kiinteiden pisteiden ja poikkeamien perusteella.

Suunnittelu on olennaisesti mukautettu seuraavien kriteerien perusteella:

• Asennussuhde
• Keskikokoinen
• Lämpötila
• Paineolosuhteet
• Liikuntastressiä
• Kosteushyökkäys

Kompensaattorit on suunniteltu eri tavalla:

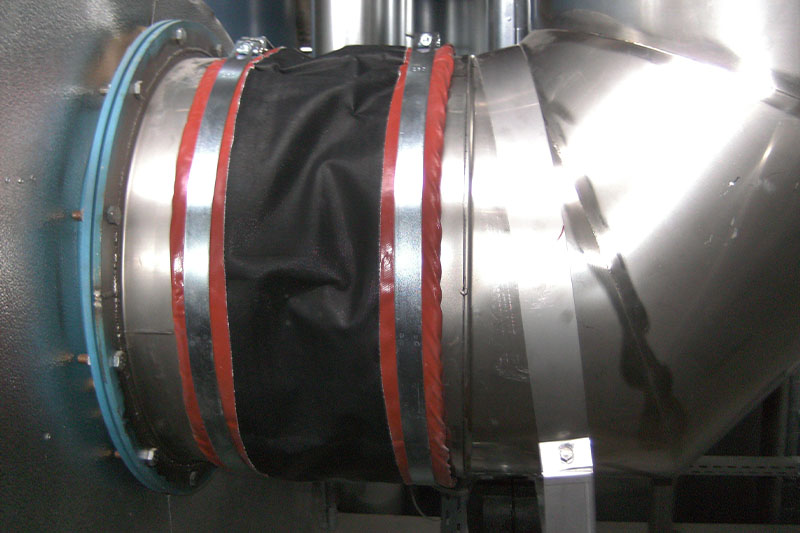

• kankainen laippaus/kiinnitys
• ruostumatonta terästä hitsaukseen/laippaukseen

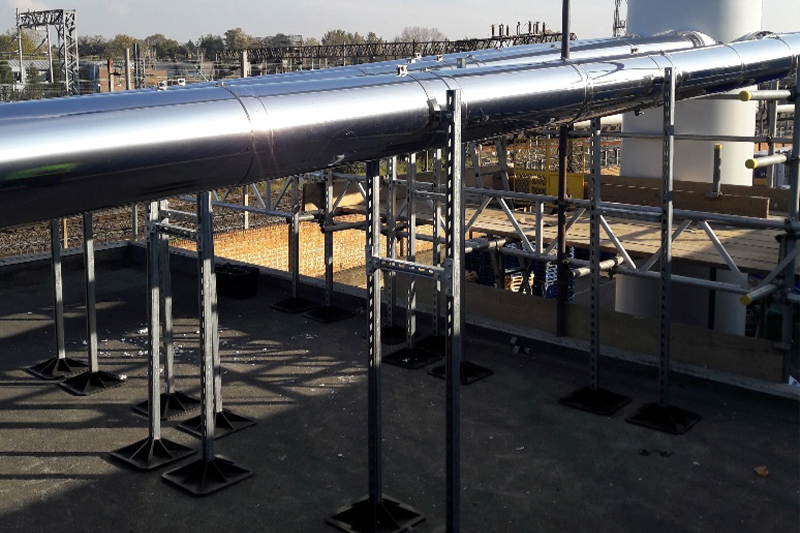

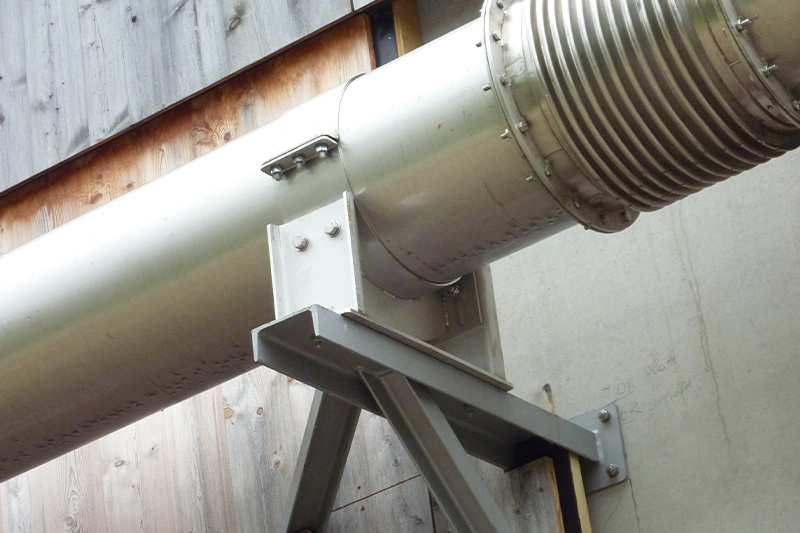

Kannakkeet toimivat sekä löysänä että kiinteänä pisteenä savukaasuputkien kiinnittämiseen.

Kannakkeet suunnitellaan mittojen mukaan tai savukaasuputken ja kulloisenkin työmaatilanteen piirustuksen perusteella.

On myös tärkeää ottaa huomioon paikan päällä olevat olosuhteet, koska hitsauslinjojen laajeneminen voi aiheuttaa suuria voimia.

Kiinteitä pisteitä käytetään linjan kiinnittämiseen taipumissa tai pitkillä etäisyyksillä. Tänne sijoitetaan yleensä myös kompensaattori paisunta-absorptiota varten. Laajentuminen synnyttää kiinteisiin kohtiin voimia, jotka siirtyvät kannakkeesta rakennukseen tai teräsrakenteeseen.

Löysää kärkeä käytetään ohjaamaan tai vakauttamaan linjaa laajenemissuunnassa ja ne voidaan suunnitella puolikuoreksi tai heiluriksi.

Molemmissa kiinnitystyypeissä on huolehdittava siitä, ettei rakenteen aiheuttamaa melua tai lämpötilaa pääse välittymään. Tämä vaatii lämpöä kestäviä väliteippejä kiinnityskuorissa sekä irtikytkentää liitännässä teräsrakenteeseen tai rakennukseen

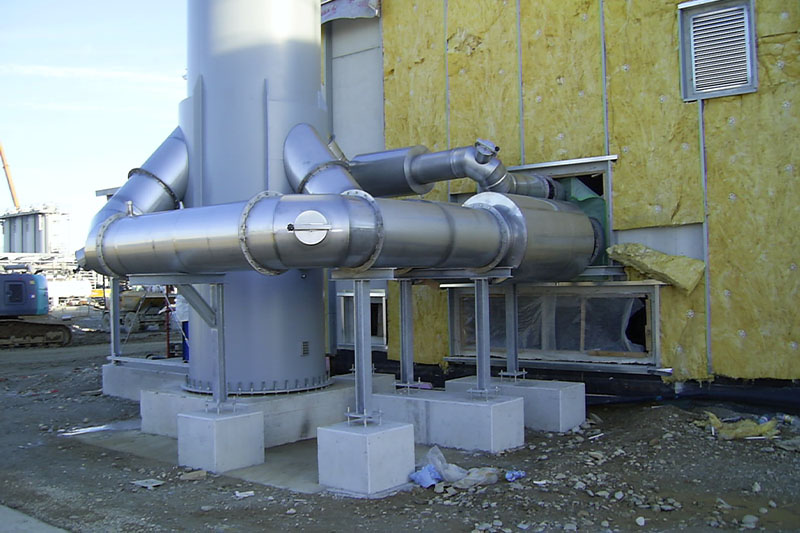

Teräsrakennetta tarvitaan yleensä silloin, kun rakenteelliset olosuhteet eivät voi ottaa vastaan ​​mitään voimaa tai painoa.

Usein tarvitaan yhdysputken korkeita asennuskorkeuksia, jotta polut saadaan käyttökelpoisiksi energiakeskuksissa. Laajeneminen, paino ja linjan reititys otetaan huomioon rakenteellisesti ja staattisesti yksilöllisen teräsrakenteen suunnittelussa.

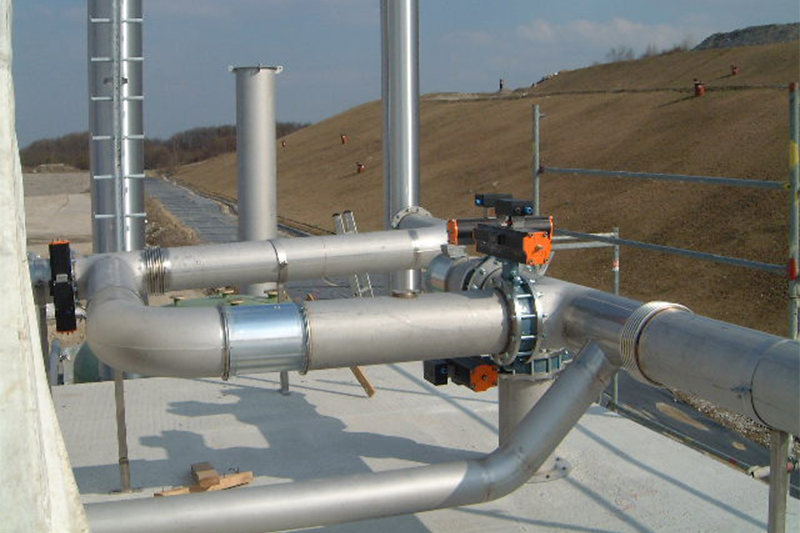

Savukaasupeltejä käytetään enimmäkseen sähkön ja lämmön yhteistuotantolaitosten, ylipainekäyttöisten moottoreiden/verkon varajärjestelmien yhteydessä tai poistoilmatekniikassa.

Ne joko tiivistävät savukaasuputken kokonaan hidastaakseen jäähtymistä kattilan ollessa pois päältä (energiansäästöläpät) tai niitä käytetään savukaasureitin vapaan poikkileikkauksen säätämiseen ja kokonaisten linjareittien sulkemiseen esim. ohituksella ratkaisut (kaasuläpät)

Lisätietoja Jeremias-pakoputkista löytyy täältä.
