    Yksiseinämäinen piippujärjestelmä

    Yksiseinämäinen haponkestävästä teräksestä valmistettu savupiippu


    Haponkestävästä teräksestä valmistettu yksiseinämäinen hormisaneerausputki on tarkoitettu tiilisten savuhormien sisävuoraukseen. Putkia voi myös käyttää kattilahuoneessa ja teollisuuslaitoksissa yhddysputkena kattilan ja piipun välillä. Putken käyttäminen tiilipiipun sisällä parantaa piipun vetoa, estää piipun rapautumista ja on helpompi pitää puhtaana

    Hormisaneerausputket ovat vesi- ja kaasutiiviitä ja niiden paloluokka on T600. Putkia valmistetaan sekä alipaineelle että enintään 500 Pa ylipaineelle. Putkilla on CE-hyväksyntä.

    Yksiseinämäinen piippujärjestelmämme yhdellä silmäyksellä

    EW-FU

    Hormijärjestelmä haponkestävästä teräksestä

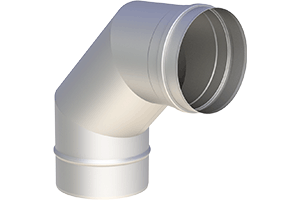

    Winkel Jeremias EW-FU

    • Liitokset : Limittäisliitos

    • Materiaali : 1.4404 (316L) / 1.4571 (316Ti)

    • Nokipalon ja kosteuden kestävä

    EW-LINE-FLEX FU

    Taipuisa putki haponkestävästä teräksestä

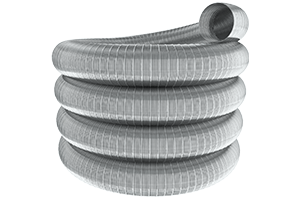

    Flexibles Rohr Jeremias EW-LINE-FLEX-FU

    • Liitokset : Jatkokset muhvilla ja sikkauksella liitoskappaleella

    • Materiaali 1.4404 (316L)

    • Nokipalon ja kosteuden kestävä

    EW-KL

    Haponkestävästä teräksestä valmistettu kartiomainen pakokaasujärjestelmä

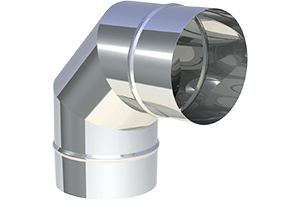

    Winkel Jeremias EW-KL
    • Kartiomainen liitostekniikka
    • Erillistä tiivistettä ei tarvita
    • Materiaali 1.4404 (316L) / 1.4571 (316Ti)
    • Nokipalon ja kosteuden kestävä
    • Soveltuu korkeille lämpötiloille ja korkealle paineelle
    • Saatavilla kartiomaisesti lyhennettävät pituuselementit

    Järjestelmän vertailu

    Haponkestävästä teräksestä valmistettuja savupiippujamme on saatavana eri käyttötarkoituksiin; useissa eri malleissa, materiaaleissa ja värivaihtoehdoissa. Täältä löydät selkeän vertailun yksiseinämäisistä savukaasujärjestelmistämme:

    JärjestelmäÖljyKaasuKiinteä polttoaineKäyttölämpötilaMateriaaliSeinämän paksuusTIGTulostaSertifiointiLuokittelu
    EW-FU≤ 400 °C
    ≤ 600 °C    		1.4571 / 1.44040,6 mmN10036 CPR 9176 006T400 - N1 - D - V2 - L50060 - Gxx
    T400 - N1 - W - V2 - L50060 - Oxx
    T600 - N1 - D - V2 - L50060 - Gxx
    T600 - N1 - W - V2 - L50060 - Oxx
    T600 - N1 - D - V3 - L50060 - Gxx 1
    1 25 mm eristevahvuus
    EW-FU
    Liitosputki    		≤ 400 °C
    ≤ 600 °C    		1.4571 / 1.44040,6 mmN10036 CPD 9174 026Ilman säteilysuojaa:
    T400 - N1 - D - V2 - L50060 - G400M
    T400 - N1 - W - V2 - L50060 - O400M
    T600 - N1 - D - V2 - L50060 - G400M
    Säteilysuojalla:
    T400 - N1 - D - V2 - L50060 - G300
    T400 - N1 - W - V2 - L50060 - O300
    T600 - N1 - D - V2 - L50060 - G300
    EW-LINE FLEX FU≤ 200 °C
    ≤ 400 °C
    ≤ 600 °C    		1.44040,08 mm /
    0,16 mm    		 N10036 CPR 9174 013Yksiseinämäinen joustava putki
    T200 - N1 - W - V2 - L50008 - O
    T400 - N1 - W - V2 - L50008 - G
    T600 - N1 - W - V2 - L50008 - G
    Kaksiseinämäinen joustava putki
    (2 x 0,08 mm = 0,16 mm)
    T200 - N1 - W - V2 - L50008 - O
    T400 - N1 - W - V2 - L50008 - G
    T600 - N1 - W - V2 - L50008 - G
    Jäykät liitososat EW-FU
    T200 - N1 - W - V2 - L50060 - O
    T400 - N1 - W - V2 - L50060 - G
    T600 - N1 - W - V2 - L50060 - G

    HUOMAUTUS

    xx = Suojaetäisyydet riippuvat halkaisijasta, tarkista suoritustasoilmoituksesta.

    Viittaamme suorituskykyilmoituksiimme, jotka ovat saatavilla Lataukset -kohdassa.

    Jeremias EW -savukaasujärjestelmien edut

    Jeremiaksen eristämättömien putkien edut:

    • CE-sertifioitu
    • Osat on helppo liittää toisiinsa
    • Asennusvaiheessa ei tarvita hitsaamista
    • Korroosionkestävä, haponkestävä tai ruostumaton teräs
    • Ruostumaton teräs: TIG-kaasusuojattu hitsaus ja passivoidut pituussaumat antavat maksimaalisen suojan korroosiota vastaan
    • Polypropeeni (PP): päittäishitsi DVS 2207 T11 mukaan
    • Kondensoitua ja kaasua kestävät materiaalit
    • Tehostejärjestelmissä on käytetty korkealaatuisia tiivistemateriaaleja pitkän käyttöiän varmistamiseksi
